Agua de mar, humedad, animales y público sin formación eléctrica: cuatro de las instrucciones «con fines especiales» del REBT regulan entornos al aire libre donde un fallo cuesta caro. Aquí las reunimos: puertos y marinas (ITC-BT-42), caravanas y parques de caravanas (ITC-BT-41), establecimientos agrícolas y hortícolas (ITC-BT-35) y cercas eléctricas para ganado (ITC-BT-39).

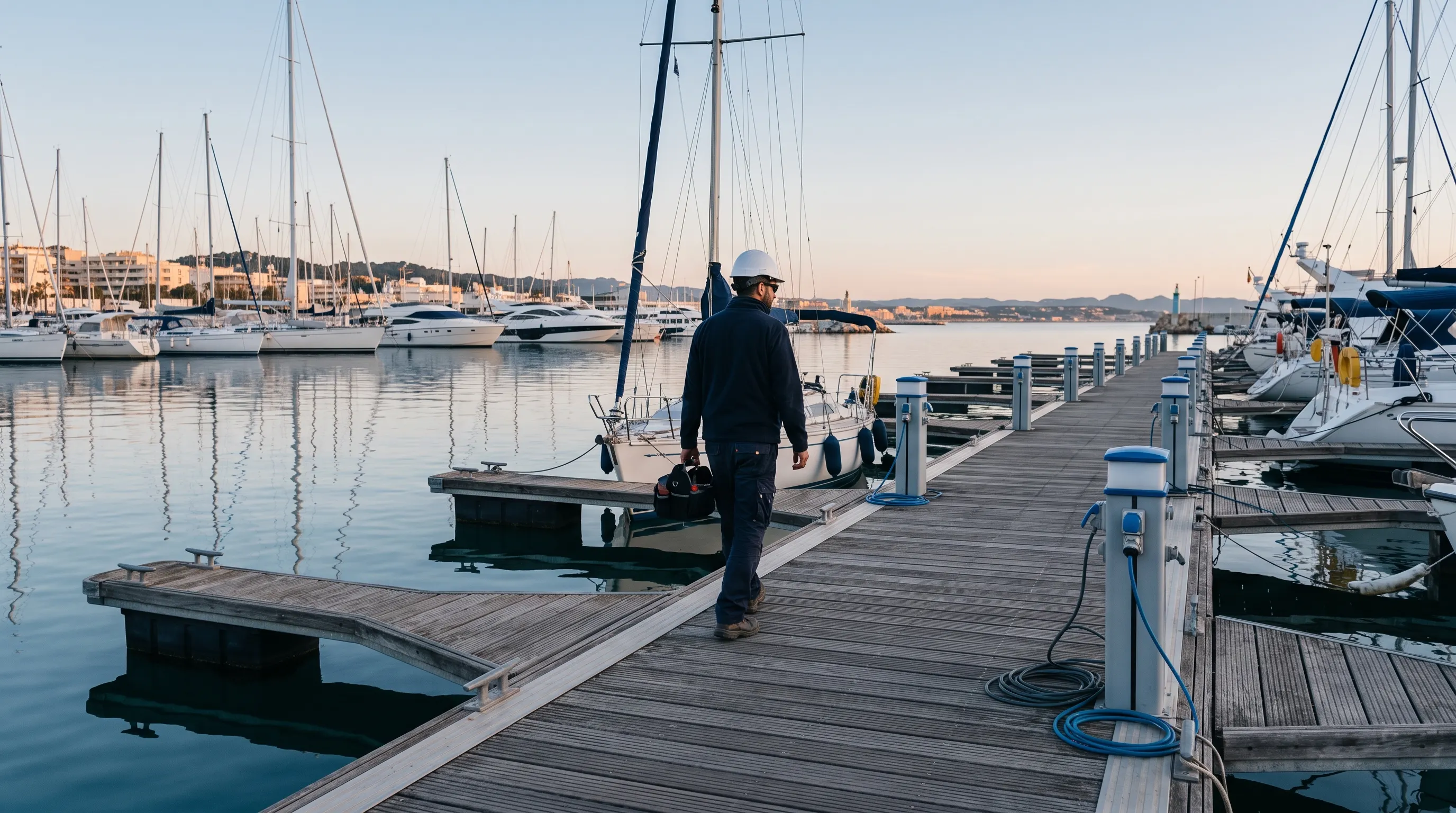

Puertos y marinas para barcos de recreo (ITC-BT-42)
Alcance
Instalaciones eléctricas de puertos y marinas para alimentar barcos de recreo: unidades flotantes usadas exclusivamente para deporte y ocio (barcos, yates, casas flotantes…). Un puerto marino es todo malecón, escollera o pontón flotante apropiado para fondeo o amarre. Quedan excluidas las embarcaciones afectadas por la Directiva 94/25/CEE.
Características generales
- Instalaciones dispuestas y materiales seleccionados de modo que nadie esté expuesto a peligros ni haya riesgo de incendio o explosión.
- Tensión asignada, en general, no superior a 230 V en corriente alterna monofásica; excepcionalmente, 400 V trifásica para barcos o yates de gran consumo.
Protecciones
- MBTS: la protección contra contactos directos se asegura, sea cual sea la tensión, con un aislamiento que resista 500 V durante 1 minuto.
- Corte automático: en cualquier esquema, protección con dispositivo de corte diferencial-residual. En TN, solo la variante TN-S.
- No se admiten protección por obstáculos ni por puesta fuera de alcance, ni conexiones equipotenciales no unidas a tierra en locales no conductores.
Equipos e instalación
- Equipos con IPX6 como mínimo, salvo dentro de un armario IPX6 que solo se abra con útil o herramienta.
- Canalizaciones permitidas: cables de cobre con aislamiento y cubierta dentro de conductos no metálicos flexibles, conductos no metálicos rígidos de alta resistencia o conductos galvanizados de resistencia media o alta; cables con aislamiento mineral y cubierta de PVC; cables armados con cubierta termoplástica o elastómera; u otros con mayor protección mecánica.
- Ninguna línea aérea para alimentar instalaciones flotantes o escolleras.
- Cables que puedan estar en contacto con el agua: UNE 21.166 o UNE 21.027-16 según la tensión.
- Cuadros de distribución: lo más cerca posible de los amarres, fijados a 1 m sobre aceras o pasarelas (0,3 m con medidas complementarias de protección) en pantalanes y escolleras. Llevan una base de toma por cada punto de amarre.
- Bases de toma de corriente: UNE-EN 60309, 230 V, 16 A, 2 polos + tierra, IPX6. Cada base, con protección individual contra sobreintensidades ≥ 16 A y diferencial ≤ 30 mA, uno por base (un mismo dispositivo no protege más de una). Las bases de un mismo pantalán o escollera, en la misma fase, salvo que se alimenten con transformadores de separación.
- Conexión al barco: clavija con contacto de protección y cable flexible H07RN-F unido de forma estable al barco con conector. Longitud máxima 25 m, sin conexiones intermedias ni empalmes.
Ejemplo: cuántos diferenciales
Una marina con 24 amarres necesita 24 bases y 24 diferenciales de 30 mA (uno por base), cada uno con su protección individual de 16 A. Si el pantalán se divide en 3 tramos y cada tramo se alimenta desde un cuadro, la suma de las intensidades de las líneas de alimentación debe tener en cuenta la simultaneidad de uso. A título orientativo, una potencia de 3,7 kW por amarre con simultaneidad del 60 %:
P = 24 · 3,7 · 0,6 ≈ 53 kW
(valor ilustrativo; la simultaneidad real depende de la marina y de la normativa del puerto).
Caravanas y parques de caravanas (ITC-BT-41)
La instrucción determina los requisitos de instalación de caravanas y parques de caravanas, con los receptores conformes a las directivas europeas aplicables. Las prescripciones particulares son las de la norma UNE 20.460-7-708. El REBT no detalla más: el proyecto de un camping o área de caravanas debe apoyarse en esa norma, que es la que fija las condiciones concretas de instalación.
Establecimientos agrícolas y hortícolas (ITC-BT-35)
Se aplica a las instalaciones fijas de establecimientos agrícolas y hortícolas en los que hay animales (cuadras, establos, gallineros, porquerizas, locales de preparación de piensos, graneros, almacenes de heno, paja y fertilizantes) o están situadas al exterior, con exclusión de los locales habitables. Las prescripciones particulares son las de la norma UNE 20.460-7-705, y, en los apartados que en ella estén «en estudio», se aplica lo dispuesto en la ITC-BT-33 (instalaciones provisionales y temporales de obras). Un granero con polvo inflamable puede además entrar en los locales de riesgo de incendio o explosión (ITC-BT-29), y las zonas húmedas o mojadas en la ITC-BT-30.
Cercas eléctricas para ganado (ITC-BT-39)
Una cerca eléctrica para ganado es una barrera con uno o varios conductores (hilos, barrotes o alambradas) y un alimentador que envía impulsos de tensión de forma regular. El alimentador puede conectarse a la red, a baterías cargadas desde la red o a baterías autónomas.
- Alimentadores conectados a la red: norma UNE-EN 60.335-2-76 y su circuito de alimentación conforme a las ITC-BT-22, 23 y 24.
- Alimentadores en lugares donde no puedan quedar cubiertos por paja o heno, y próximos a la cerca.
- Conductores de la cerca separados de objetos metálicos ajenos, sin riesgo de contacto, y no sujetos a apoyos de otras canalizaciones (alta o baja tensión, telecomunicación…).
- Puertas: elementos de maniobra aislados de los conductores; abrirlas deja sin tensión los conductores entre los soportes laterales.
- Cercas con distinto alimentador: evitar que una persona o animal las toque a la vez; normalmente basta 2 m entre conductores.
- Carteles si la cerca está al alcance de personas no prevenidas y siempre junto a una vía pública: uno por cada alineación recta y como máximo cada 50 m, bien visibles (preferiblemente en el conductor superior o en los apoyos, visibles desde dentro y fuera). Llevan «CERCA ELÉCTRICA» en un triángulo equilátero de base horizontal, letras negras sobre fondo amarillo, de 105 × 210 mm como mínimo y letras de 25 mm.
- Toma de tierra del alimentador: «tierra separada» de cualquier otra, incluso de la tierra de masa del propio aparato.
- En zonas con descargas atmosféricas frecuentes: el alimentador fuera de los edificios o en un local destinado a él, con medidas de protección apropiadas.
Errores frecuentes
- Una sola protección diferencial para varias bases de un pantalán.
- Bases domésticas (no IPX6, no UNE-EN 60309) en el muelle.
- Alargadores y empalmes en el cable al barco, o más de 25 m.
- Cuadros de pantalán a ras de suelo, sin los 1 m sobre la pasarela.
- Esquema TN-C en una marina.
- Cercas eléctricas sin cartel, o con carteles cada más de 50 m.
- Alimentador de cerca compartiendo tierra con la de masas.
- Alimentador cubierto de paja o heno en un establo.
Conclusión
Con agua o con animales, el REBT cierra la puerta a la improvisación: bases IPX6 con diferencial individual en el muelle, TN-S, nada de líneas aéreas, cercas con tierra propia y carteles visibles. En caravanas y granjas, la clave está en las normas UNE 20.460-7-708 y 7-705 a las que remiten las instrucciones.
Antes de proyectar, consulta siempre el texto vigente del reglamento y las normas UNE citadas.
Fuentes
- Reglamento Electrotécnico para Baja Tensión (RD 842/2002) — texto consolidado en el BOE: ITC-BT-35, ITC-BT-39, ITC-BT-41 e ITC-BT-42.
Texto del REBT contrastado con la versión consolidada del BOE (última actualización: 3 de septiembre de 2025). Revisado el 2 de octubre de 2026. El REBT solo remite a las normas UNE 20.460-7-705 y 7-708: para el detalle hay que consultarlas. El ejemplo de potencia es ilustrativo.
