Tensiones inducidas en los cables de control de una subestación: acoplamientos y pantallas

4 de octubre de 2026 · 11 min de lectura

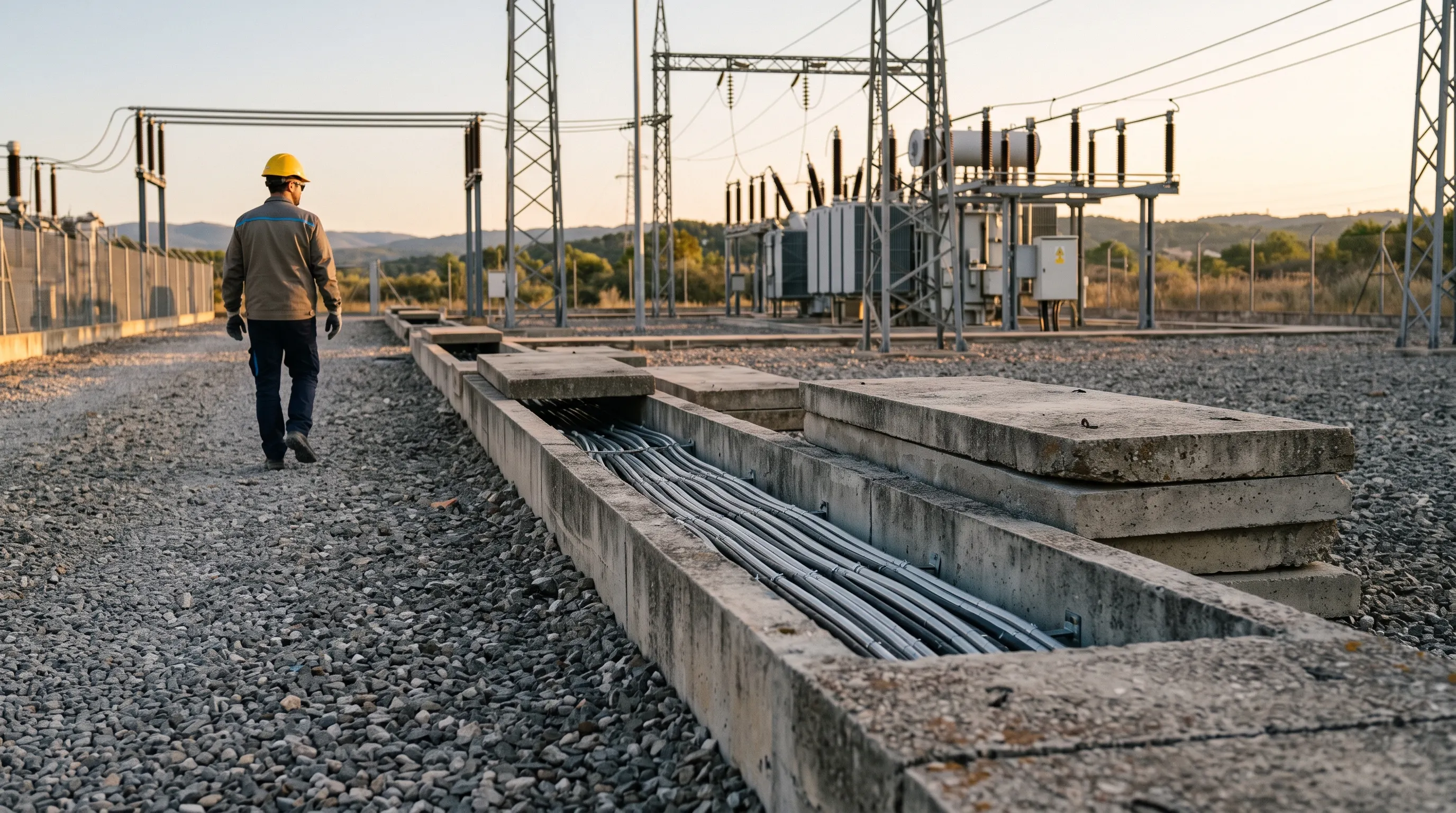

Una subestación es un entorno electromagnéticamente hostil. En el patio hay conductores con decenas de kiloamperios en una falta y, en un rayo, hasta cientos de kiloamperios de cresta, seccionadores que conmutan corrientes capacitivas generando transitorios de frente muy rápido, y tensiones de miles de voltios entre puntos separados de la malla de tierra. A pocos metros, en la sala de control, hay electrónica de microprocesador (relés de protección, autómatas, comunicaciones) que trabaja con señales de 24 a 110 V. Los cables de control que unen ambos mundos son el camino por el que las perturbaciones se cuelan, con consecuencias que van desde la mala medida hasta el disparo intempestivo o el daño de un relé.

Cuatro formas de acoplamiento

Cuatro mecanismos de acoplamiento de perturbaciones en los cables de control de una subestación: conductivo por diferencia de potencial de tierra, inductivo por corriente variable en un conductor próximo, capacitivo por conmutaciones y radiado, con la causa típica y la medida de mitigación de cada uno.Cómo entran las perturbaciones en un cable de controlCuatro mecanismos de acoplamiento en una subestaciónConductivo (tierra)ΔU = I_falta · R_tierraCausa típicaFalta a tierra: el potencialde la malla sube kVMitigaciónEquipotencialidad yconductor de tierra paraleloInductivoU = M · dI/dtCausa típicaCorriente de falta o rayoen un conductor próximoMitigaciónPantalla a tierra en ambosextremos, par trenzadoCapacitivoI = C · dU/dtCausa típicaManiobras de seccionadoresen las barrasMitigaciónPantalla, separación yfiltros en la entradaRadiadoCampos E y HCausa típicaManiobras, descargas yemisiones de radioMitigaciónCableado corto, armariosmetálicos y filtros
Los cuatro mecanismos por los que una perturbación llega a un cable de control, con su causa típica y la medida para combatirlo.

1. Acoplamiento conductivo (por tierra)

En una falta a tierra, la corriente que se dispersa por la malla eleva el potencial de la instalación respecto a la tierra remota (GPR, ground potential rise) y crea diferencias de potencial entre puntos de la propia malla. Una pantalla de cable puesta a tierra en dos puntos distintos de la malla queda sometida a esa diferencia de tensión y es recorrida por una corriente.

Como orden de magnitud, una falta con 3 kA a tierra por una malla de 0,5 Ω produce un GPR de:

GPR = I · R = 3.000 · 0,5 = 1.500 V

El gradiente a lo largo de la malla, entre el patio y la sala de control, puede ser de decenas o cientos de voltios.

2. Acoplamiento inductivo

La corriente variable de un conductor próximo genera un campo magnético que induce una tensión en el bucle formado por el cable de control y su retorno:

U = M · dI/dt

con M la inductancia mutua (depende de la geometría y del área del bucle). Con una corriente de rayo de decenas de kA y tiempos de subida de microsegundos, la tensión inducida alcanza centenares de voltios por metro de recorrido paralelo. Cuanto mayor el bucle, mayor la tensión.

3. Acoplamiento capacitivo

Los cambios rápidos de tensión (dU/dt) en un conductor cercano inyectan corriente en el cable de control por la capacidad parásita entre ambos. En una subestación, la principal fuente son las maniobras de seccionadores en barras: una maniobra lenta de un seccionador sobre una barra con capacidad produce cientos de reencendidos (arcos que se apagan y vuelven a saltar), con transitorios de frente muy rápido que se acoplan en los cables de los transformadores de medida.

4. Acoplamiento radiado

Las maniobras, las descargas y los transmisores de radio generan campos electromagnéticos de alta frecuencia que inciden en los cables y los armarios, como si fueran antenas. Depende de la longitud de cable y de la frecuencia.
