De la acometida al cuadro: CGP, LGA y derivación individual

Entre el poste o el cable de la calle y el cuadro de tu vivienda hay un tramo con nombre y apellidos: las instalaciones de enlace. Cada pieza (acometida, caja general de protección, línea general, contadores, derivación individual) tiene su propia instrucción en el REBT, sus propios cables y sus propios límites. Aquí se ve el recorrido completo, con los datos de las ITC-BT-11 a 17.

Quién es quién

La acometida es la parte de la red de distribución que alimenta la caja general de protección. Pertenece a la empresa distribuidora.

Las instalaciones de enlace son las que unen la caja general de protección (incluida) con las instalaciones interiores del usuario. Según la ITC-BT-12, comienzan en el final de la acometida y terminan en los dispositivos generales de mando y protección. Se sitúan y discurren siempre por lugares de uso común y son propiedad del usuario, que se responsabiliza de su conservación y mantenimiento.

Sus partes son:

1. Caja general de protección (CGP).
2. Línea general de alimentación (LGA).
3. Elementos para la ubicación de contadores.
4. Derivación individual (DI).
5. Caja para el interruptor de control de potencia (ICP).
6. Dispositivos generales de mando y protección.

El conjunto de derivación individual e instalación interior constituye la instalación privada.

1. La acometida (ITC-BT-11)

Según su trazado y sistema de instalación, puede ser:

• Aérea posada sobre fachada.
• Aérea tensada sobre postes.
• Subterránea.
• Mixta (aero-subterránea).

Reglas destacadas:

• Los cables son aislados, de tensión asignada 0,6/1 kV, de cobre o aluminio.
• En las aéreas, la altura sobre calles y carreteras no será inferior a 6 m en los cruces.
• Los tramos de acometida sobre fachada a menos de 2,5 m del suelo deben protegerse con tubos o canales rígidos.
• En general se hace una sola acometida por edificio o finca; se admiten independientes para suministros complementarios o de potencias muy elevadas.
• Se buscan los trazados más cortos, y se evitan los patios interiores, garajes y jardines privados.

Para calcular la sección de sus cables se tiene en cuenta la carga máxima prevista (ITC-BT-10), la tensión de suministro, la intensidad admisible y la caída de tensión que establezca la distribuidora.

2. La caja general de protección (ITC-BT-13)

La CGP aloja los elementos de protección de las líneas generales de alimentación. Detalles que fija el REBT:

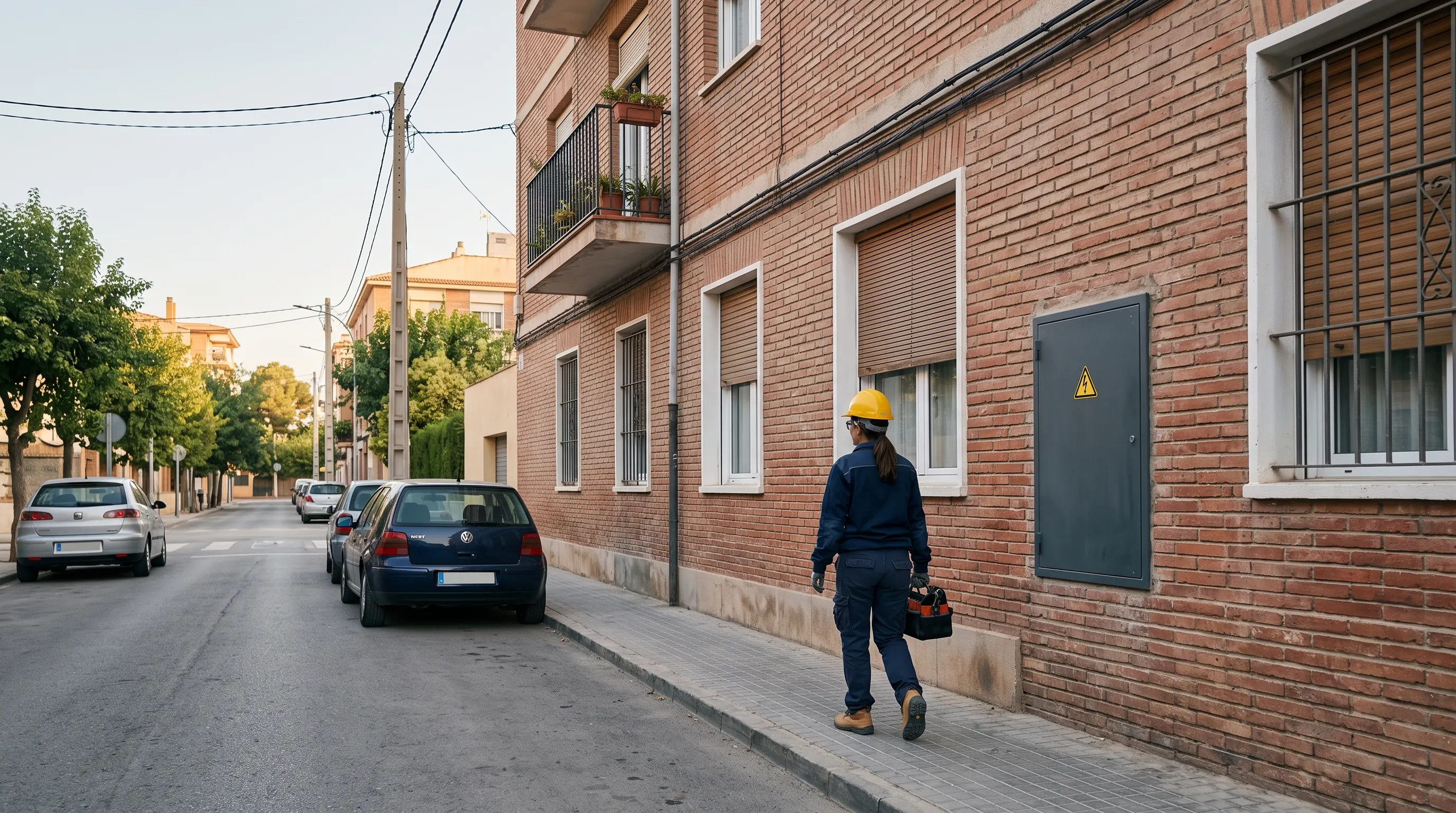

• Se instalan preferentemente en las fachadas exteriores, en lugares de libre y permanente acceso. Su situación se acuerda entre la propiedad y la empresa suministradora.
• Si la acometida es subterránea, va en un nicho en pared con puerta de grado IK10, protegida contra la corrosión, con cerradura o candado normalizado, y la parte inferior de la puerta a 30 cm del suelo como mínimo.
• No se alojan más de dos CGP en el mismo nicho (una por cada LGA).
• Dentro lleva cortacircuitos fusibles en todos los conductores de fase, con poder de corte al menos igual a la corriente de cortocircuito prevista en ese punto. El neutro es una conexión amovible.
• Una vez instalada tiene grado IP43 e IK08 y es precintable.

En un suministro a un solo usuario (o a dos usuarios desde el mismo lugar) se simplifica: no hay línea general de alimentación y la CGP y el equipo de medida se colocan en un único elemento, la caja de protección y medida.

3. La línea general de alimentación (ITC-BT-14)

La LGA enlaza la CGP con la centralización de contadores. Se instala en tubos empotrados, enterrados o en superficie, canales protectoras con tapa que solo se abre con herramienta, canalizaciones prefabricadas o conductos de obra de fábrica. Incluye siempre el conductor de protección.

Datos de dimensionado:

• Cuatro cables: tres de fase y uno de neutro, unipolares y aislados, de 0,6/1 kV, de cobre o aluminio, no propagadores del incendio y con baja emisión de humos.
• Sección uniforme y sin empalmes en todo el recorrido.
• Sección mínima: 10 mm² en cobre o 16 mm² en aluminio.
• La sección se calcula atendiendo tanto a la caída de tensión como a la intensidad máxima admisible (con los factores de corrección de cada montaje).
• Neutro: sección de aproximadamente el 50 % de la de fase, sin ser inferior a los valores de la tabla de la ITC-BT-14, teniendo en cuenta desequilibrios y armónicos.
• Caída de tensión máxima: 0,5 % para LGA destinadas a contadores totalmente centralizados y 1 % para centralizaciones parciales.
• Si discurre verticalmente, va por una canaladura de obra de fábrica de al menos 30 × 30 cm, registrable y precintable en cada planta, con cortafuegos como mínimo cada tres plantas, para uso exclusivo de la LGA y el conductor de protección.

Ejemplo: la LGA del edificio de ejemplo

En el artículo Previsión de cargas y simultaneidad calculamos un edificio de 20 viviendas con una carga de 130.520 W (con sistema de protección de la línea general), lo que da una intensidad de unos 209 A en trifásica a 400 V con cos φ = 0,9.

1. Intensidad admisible. Suponiendo unipolares de cobre con aislamiento XLPE (3 conductores cargados) en tubo empotrado en obra, que corresponde al método B de la tabla 1 de la ITC-BT-19 (a 40 ºC), esa tabla da:

Por intensidad ya sale 95 mm².

2. Caída de tensión. Con una longitud de 25 m (dato ilustrativo), conductividad del cobre a 90 ºC de 44 y trifásica a 400 V:

ΔU = P · L / (γ · S · U) = 130.520 · 25 / (44 · 95 · 400) ≈ 1,95 V

ΔU% = 1,95 / 400 · 100 ≈ 0,49 %

Con una centralización total el límite es del 0,5 %: cumple, pero por muy poco. Con 70 mm² saldría ≈ 0,66 % y no cumpliría. Los dos criterios apuntan, en este caso, a los mismos 95 mm².

3. Neutro. La tabla de la ITC-BT-14 da, para fase de 95 mm², un neutro de 50 mm² y un tubo de 140 mm de diámetro exterior.

4. Los contadores (ITC-BT-16)

Los contadores pueden ir en módulos, paneles o armarios, con un grado de protección mínimo de IP40 e IK09 en interior (IP43 en exterior), con ventilación para evitar condensaciones.

• Individual: solo para un único usuario o dos usuarios alimentados desde el mismo lugar, con caja de protección y medida.
• Concentrada: en edificios de viviendas, comerciales u oficinas, los contadores se agrupan en uno o varios lugares. Si hay más de 16 contadores, es obligatorio un local dedicado exclusivamente a ello. En edificios de hasta 12 plantas se sitúan en planta baja, entresuelo o primer sótano.
• Cada derivación individual lleva en su origen sus propios fusibles de seguridad, antes del contador, en cada fase, con poder de corte adecuado y precintados por la distribuidora.

El local de contadores es un recinto con requisitos propios: altura mínima de 2,30 m, puerta que abre hacia el exterior de al menos 0,70 × 2 m, alumbrado de emergencia de autonomía no inferior a 1 hora y un extintor móvil cerca de la entrada, entre otros.

5. La derivación individual (ITC-BT-15)

La derivación individual parte de la LGA y suministra energía a una instalación de usuario. Comienza en el embarrado general y comprende los fusibles de seguridad, el conjunto de medida y los dispositivos generales de mando y protección.

• Independiente de las de otros usuarios: no se admite neutro ni conductor de protección comunes para distintos suministros.
• Conductores de cobre o aluminio, aislados, normalmente unipolares, de 450/750 V (0,6/1 kV si son multiconductores o van en tubos enterrados).
• Sección mínima de 6 mm² para los cables polares, neutro y protección; el hilo de mando (para tarifas) de 1,5 mm² y color rojo, que no se exige con contadores inteligentes con telegestión.
• Sin empalmes y de sección uniforme.
• Los tubos y canales deben permitir ampliar la sección en un 100 %, con diámetro exterior mínimo de 32 mm, y se deja un tubo de reserva por cada diez derivaciones.
• La demanda es como mínimo la de la ITC-BT-10, controlada por los dispositivos privados de mando y protección.
• Caída de tensión máxima: 0,5 % (contadores concentrados en más de un lugar), 1 % (totalmente concentrados) o 1,5 % (suministro a un único usuario sin LGA).

6. El ICP y el cuadro (ITC-BT-17)

Los dispositivos generales de mando y protección se sitúan lo más cerca posible del punto de entrada de la derivación individual en la vivienda o local. En viviendas, junto a la puerta de entrada y a una altura de 1,4 a 2 m, sin colocarse en dormitorios, baños o aseos.

Delante de ellos se coloca una caja para el interruptor de control de potencia (ICP) en un compartimento independiente y precintable. El cuadro incluye como mínimo el interruptor general automático de corte omnipolar (independiente del ICP), el diferencial, los interruptores de cada circuito y, si hace falta, la protección contra sobretensiones. La envolvente es como mínimo IP30 e IK07, y el interruptor general tiene un poder de corte de 4.500 A como mínimo.

Errores frecuentes

1. Dimensionar la LGA solo por intensidad y olvidar la caída de tensión (que, como en el ejemplo, puede ser la que manda).
2. Empalmes en la LGA o en la derivación individual. El REBT los prohíbe; la sección debe ser uniforme.
3. Compartir neutro o conductor de protección entre derivaciones de distintos usuarios.
4. No dejar reserva en los tubos (100 % de ampliación y un tubo de reserva por cada diez derivaciones).
5. Local de contadores inadecuado: que sirva de paso, que coincida con otros servicios, sin ventilación ni desagüe cuando hace falta.
6. Olvidar el conductor de protección en las canalizaciones: debe ir siempre incluido.
7. Confundir la propiedad: la acometida es de la distribuidora; las instalaciones de enlace, del usuario.

Conclusión

Las instalaciones de enlace son una cadena de piezas con reglas propias, y la clave está en no mezclar sus límites: 0,5 % o 1 % en la LGA, 0,5 %, 1 % o 1,5 % en la derivación individual y 3 % dentro de la vivienda.

Antes de proyectar, consulta siempre el texto vigente del reglamento y las normas de aplicación, así como las especificaciones particulares de la empresa distribuidora.

Fuentes

• Reglamento Electrotécnico para Baja Tensión (RD 842/2002) — texto consolidado en el BOE: ITC-BT-10 (previsión de cargas), ITC-BT-11 (acometidas), ITC-BT-12 (esquemas), ITC-BT-13 (cajas generales de protección), ITC-BT-14 (línea general de alimentación), ITC-BT-15 (derivaciones individuales), ITC-BT-16 (contadores), ITC-BT-17 (dispositivos generales e individuales de mando y protección) e ITC-BT-19 (tabla 1 de intensidades admisibles).

Texto del REBT contrastado con la versión consolidada del BOE (última actualización: 3 de septiembre de 2025). Revisado el 2 de octubre de 2026. Los datos del ejemplo (longitud, factor de potencia, conductividad) son ilustrativos.
