Instalaciones generadoras: aisladas, asistidas e interconectadas (ITC-BT-40)

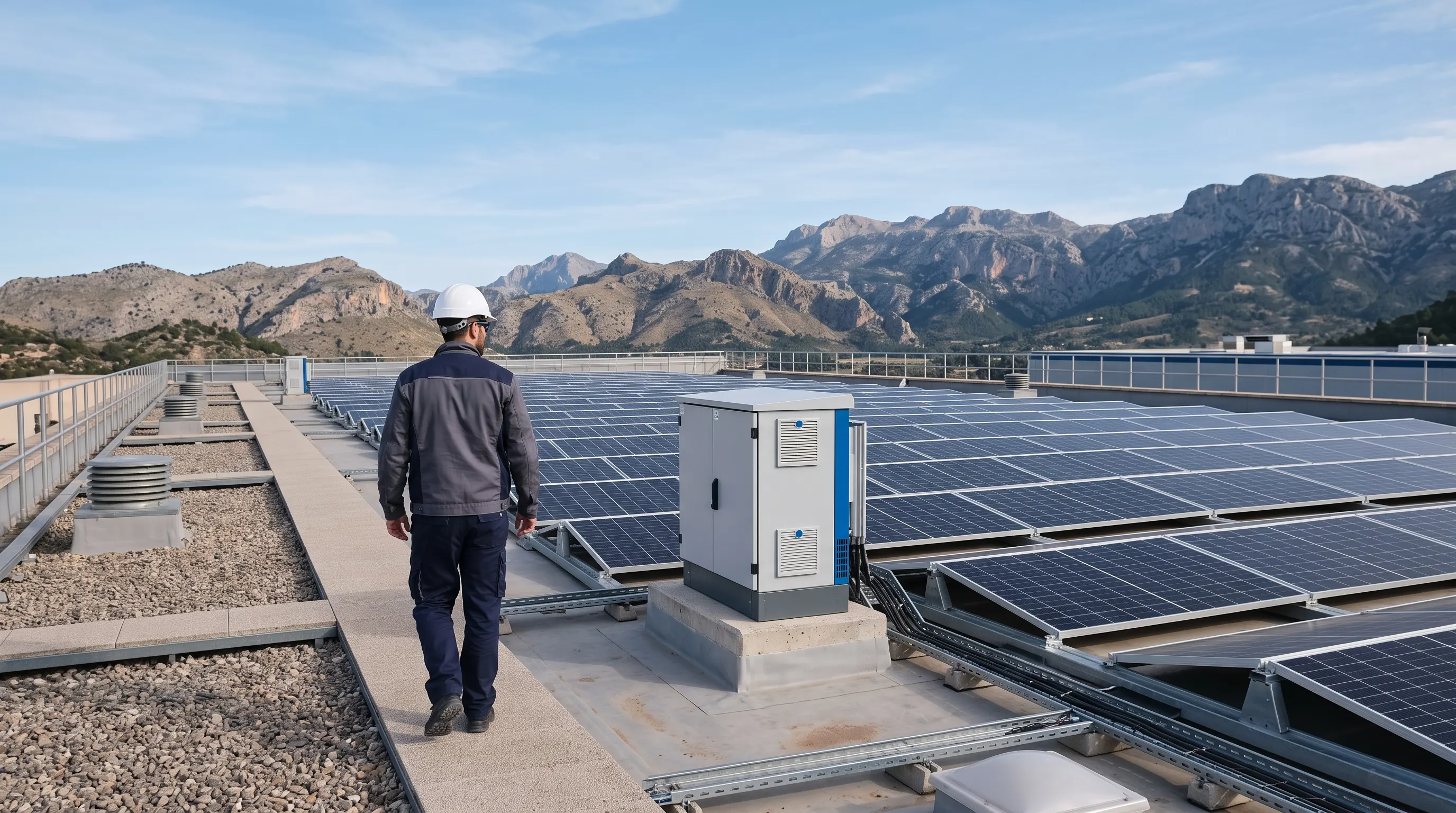

La ITC-BT-40 se aplica a toda instalación que transforma cualquier tipo de energía no eléctrica en eléctrica: un grupo electrógeno que respalda un hospital, un aerogenerador, un campo fotovoltaico o un generador portátil. Su pregunta central es sencilla: ¿qué relación tiene el generador con la red de distribución pública? De la respuesta salen las protecciones, la puesta a tierra y los trámites.

Clasificación

Las interconectadas para autoconsumo pueden ser sin excedentes o con excedentes (Ley 24/2013 y RD 244/2019).

Condiciones generales

• Los generadores y sus instalaciones complementarias (depósitos de combustible, canalizaciones de líquidos o gases…) cumplen además los reglamentos y directivas específicos que les apliquen.
• Si están en edificios o establecimientos industriales, los locales son de uso exclusivo y cumplen la normativa de protección contra incendios.
• Los locales con motores térmicos, sea cual sea su potencia, deben estar suficientemente ventilados.
• Los conductos de salida de gases de combustión son incombustibles y evacuan al exterior o a un sistema de aprovechamiento energético.

Instalaciones aisladas

• Un dispositivo que conecte y desconecte la carga en los circuitos de salida del generador.
• Si hay varios generadores que deben sincronizarse: equipo de sincronización, manual o automático.
• Generadores portátiles: incorporan las protecciones generales contra sobreintensidades y contactos directos e indirectos necesarias para la instalación que alimentan.

Tierras: la red de tierras de la instalación conectada a la generación es independiente de cualquier otra (se considera independiente si el paso de la corriente máxima de defecto por una no causa en la otra diferencias de tensión superiores a 50 V). Se pone a tierra el neutro del generador y las masas según uno de los sistemas de la ITC-BT-08. Si el generador no tiene neutro accesible, puede usarse un transformador trifásico en estrella. Con varios generadores en paralelo, un solo punto de unión de neutros a tierra.

Instalaciones asistidas

• La alimentación alternativa (red o generador) puede hacerse en varios puntos con conmutación de todos los conductores activos y el neutro que impida el acoplamiento simultáneo.
• Transferencia de carga sin corte (opcional): conexión en punto único, solo para generadores de más de 100 kVA, con estos requisitos:
  • Al interconectar, se desconecta el neutro del generador de tierra.
  • El conmutador, junto a los aparatos de medida de la distribuidora y accesible para ella.
  • Protección que impida enviar potencia a la red.
  • Protecciones por tensión y frecuencia fuera de límites, sobrecarga, cortocircuito, enclavamiento para no energizar la línea sin tensión y fuera de sincronismo.
  • Equipo de sincronización; la interconexión no puede mantenerse más de 5 segundos.
  • El conmutador lleva un contacto auxiliar que conecta a tierra propia el neutro de la generación.
  • Elementos de protección y conexiones precintables (o método equivalente) y acceso permanente de la distribuidora; el mando es accesible al autogenerador.

Tierras: si la red tiene el neutro a tierra, el esquema es TT, con las masas a una tierra independiente de la del neutro de la red. Si es técnicamente imposible tener tierra independiente para el neutro del generador y con autorización específica del órgano competente de la comunidad autónoma, se puede usar la misma tierra para neutro y masas.

Instalaciones interconectadas

Reglas comunes a todo autoconsumo interconectado, sea cual sea su potencia

• Limitar la inyección de corriente continua y la generación de sobretensiones, e impedir el funcionamiento en isla de la red, sin afectar al funcionamiento normal ni a la calidad del suministro de otros clientes.
• Conexión a través de un cuadro de mando y protección con diferenciales tipo A que garanticen que la tensión de contacto no sea peligrosa. Si la instalación es accesible al público o está en zona residencial, la protección diferencial de los circuitos de generación es de 30 mA.
• Puntos de conexión posibles: el embarrado general de la centralización de contadores, la caja general de protección de la que parten los consumos, o una CGP independiente conectada a la red.
• Autoconsumo colectivo en propiedad horizontal: la instalación de producción no puede conectarse directamente a la instalación interior de ninguno de los consumidores asociados.
• Generadores con excedentes (cualquier potencia) y sin excedentes de más de 800 VA conectados a instalaciones interiores: circuito independiente y dedicado desde un cuadro con diferencial tipo A (30 mA en viviendas o zonas residenciales).
• Los generadores de vivienda sin circuito dedicado ni transformador de aislamiento: corriente de fuga a tierra ≤ 10 mA.

Autoconsumo sin excedentes

Debe tener un sistema que evite el vertido a la red (anexo I de la ITC-BT-40). No les aplican los apartados 4.3.1 y 4.3.4 ni los requisitos con la distribuidora del apartado 9. Sí siguen la ITC-BT-04 para documentación y puesta en servicio, y el instalador entrega con el certificado la documentación de evaluación de la conformidad (anexo I, I.4). Si la conexión no se hace por un circuito independiente (kit enchufable) y no se modifica la instalación, esa documentación la entrega el fabricante, importador o comercializador del kit.

Anexo I (sistemas antivertido):

• Evitar el vertido con un elemento de corte o limitación de corriente, midiendo la potencia intercambiada con la red aguas arriba de generación y cargas; la opción de corte sin regulación solo vale para generación no fotovoltaica.
• Regular el intercambio actuando sobre la generación o el consumo (control de cargas, de generación o almacenamiento).
• Con medida del intercambio con la red, la potencia en el punto de conexión se mantiene con saldo consumidor y cualquier valor incumplidor se corrige en menos de 2 segundos (limitación o disparo de la generación).

Potencias máximas interconectadas

Arranque y acoplamiento

• Generadores asíncronos: la caída de tensión al conectar ≤ 3 %; en eólicos, máximo 3 conexiones por minuto y caída ≤ 2 % durante 1 s. No se conectan hasta que alcancen entre el 90 y el 100 % de la velocidad de sincronismo.
• Generadores síncronos: se acuerdan con la distribuidora y tienen equipo de sincronización. Se conectan cuando las diferencias con la red no superan: tensión ±8 %, frecuencia ±0,1 Hz, fase ±10º. Sin equipo de sincronismo: enclavamiento que impida la puesta en paralelo.

Energía reactiva

• Asíncronos: factor de potencia ≥ 0,86 a potencia nominal (con baterías de condensadores si hace falta) y protección que desconecte en menos de 1 s ante una interrupción de la red. La distribuidora puede eximir de la compensación.
• Síncronos: capacidad de generar reactiva para mantener un factor de potencia entre 0,8 y 1, en adelanto o retraso, con control de la excitación.

Tierras: esquema TT con masas a tierra independiente del neutro de la red. Si la instalación receptora no está acoplada a la red y se alimenta solo de la generación, el interruptor de interconexión lleva un polo auxiliar que desconecta el neutro de la red y pone a tierra el neutro de la generación. Un dispositivo detecta la corriente por la unión de neutros y desconecta si supera el 50 % de la nominal.

Cables de conexión

• Dimensionados para no menos del 125 % de la intensidad máxima del generador.
• Caída de tensión ≤ 1,5 % a intensidad nominal entre el generador y el punto de interconexión.

Ejemplo

Un generador trifásico de 30 kVA a 400 V:

I = S / (√3 · U) = 30.000 / (1,732 · 400) ≈ 43,3 A

I_diseño del cable = 1,25 · 43,3 ≈ 54,1 A

Hay que escoger una sección cuya intensidad admisible (según método de instalación) sea al menos de 54,1 A. La caída máxima permitida es el 1,5 % de 400 V:

ΔU = 0,015 · 400 = 6 V

Con cobre y γ = 48 S·m/mm² (valor orientativo a ≈ 70 ºC), a 30 m y cos φ = 1:

S = √3 · L · I / (γ · ΔU) = 1,732 · 30 · 43,3 / (48 · 6) ≈ 7,8 mm²

Cobra más peso la intensidad admisible (54,1 A suele pedir 16 mm² en un tubo empotrado de PVC) que la caída.

Forma de la onda

La tensión generada es prácticamente senoidal, con tasas máximas de armónicos (relación del armónico de orden n respecto al fundamental, en %):

Protecciones mínimas

• La máquina motriz y los generadores llevan las protecciones específicas del fabricante contra defectos internos y externos.
• Los circuitos de salida, las de las ITC que les apliquen.
• Mínimas (sin perjuicio de otros ajustes de la normativa del sector eléctrico):
  • Sobreintensidad, con relés directos magnetotérmicos o solución equivalente.
  • Mínima tensión instantánea, entre las tres fases y neutro, que actúa en menos de 0,5 s cuando la tensión llega al 85 % de la asignada.
  • Sobretensión, entre fase y neutro, en menos de 0,5 s al llegar al 110 %.
  • Máxima y mínima frecuencia, entre fases, cuando la frecuencia sea inferior a 49 Hz o superior a 51 Hz durante más de 5 períodos.

Puesta a tierra: generalidades

Las centrales deben tener sistemas de tierra que aseguren que las tensiones en las masas no superen los valores de la MIE-RAT 13, sin transferir defectos a la red pública ni a instalaciones privadas, sea cual sea su funcionamiento. En generadores eólicos, la puesta a tierra de protección de la torre y su equipo contra descargas atmosféricas es independiente del resto.

Puesta en marcha

Para asistidas o interconectadas, además de los trámites ante los organismos competentes, hay que presentar a la empresa distribuidora el proyecto de las partes que afecten a las condiciones de acoplamiento y seguridad del suministro; esta puede verificarlas antes de la puesta en servicio. No hace falta en las aisladas. La distribuidora puede desconectar las interconectadas ante riesgo inmediato para personas, animales y bienes, comunicándolo después al órgano competente.

Errores frecuentes

1. Cableado al 100 % de la intensidad del generador en lugar de al 125 %.
2. Interconexión a una red sin enclavamiento que impida el paralelo accidental.
3. Un grupo electrógeno con neutro a tierra conectado a una instalación con otra tierra, creando bucles.
4. Protecciones de tensión y frecuencia mal ajustadas (85 %, 110 %, 49–51 Hz).
5. Confundir asistida e interconectada: la asistida no puede estar en paralelo con la red.
6. Un kit enchufable sin documentación de antivertido.
7. Olvidar el diferencial tipo A de 30 mA en el circuito de generación en vivienda.

Conclusión

Aislada, asistida o interconectada: el tipo define todo lo demás. Una asistida nunca debe acoplarse a la red (salvo transferencias muy breves y controladas), y una interconectada no debe poder funcionar en isla. En todas, cables al 125 %, caída del 1,5 % y una puesta a tierra que no transfiera defectos.

Antes de proyectar, consulta siempre el texto vigente del reglamento y la normativa del sector eléctrico que regula el autoconsumo y el acceso y conexión a las redes.

Fuentes

• Reglamento Electrotécnico para Baja Tensión (RD 842/2002) — texto consolidado en el BOE: ITC-BT-40 (instalaciones generadoras de baja tensión), incluido su anexo I.

Texto del REBT contrastado con la versión consolidada del BOE (última actualización: 3 de septiembre de 2025). Revisado el 2 de octubre de 2026. El ejemplo de dimensionado del cable es ilustrativo (la sección depende del método de instalación y del cable).
