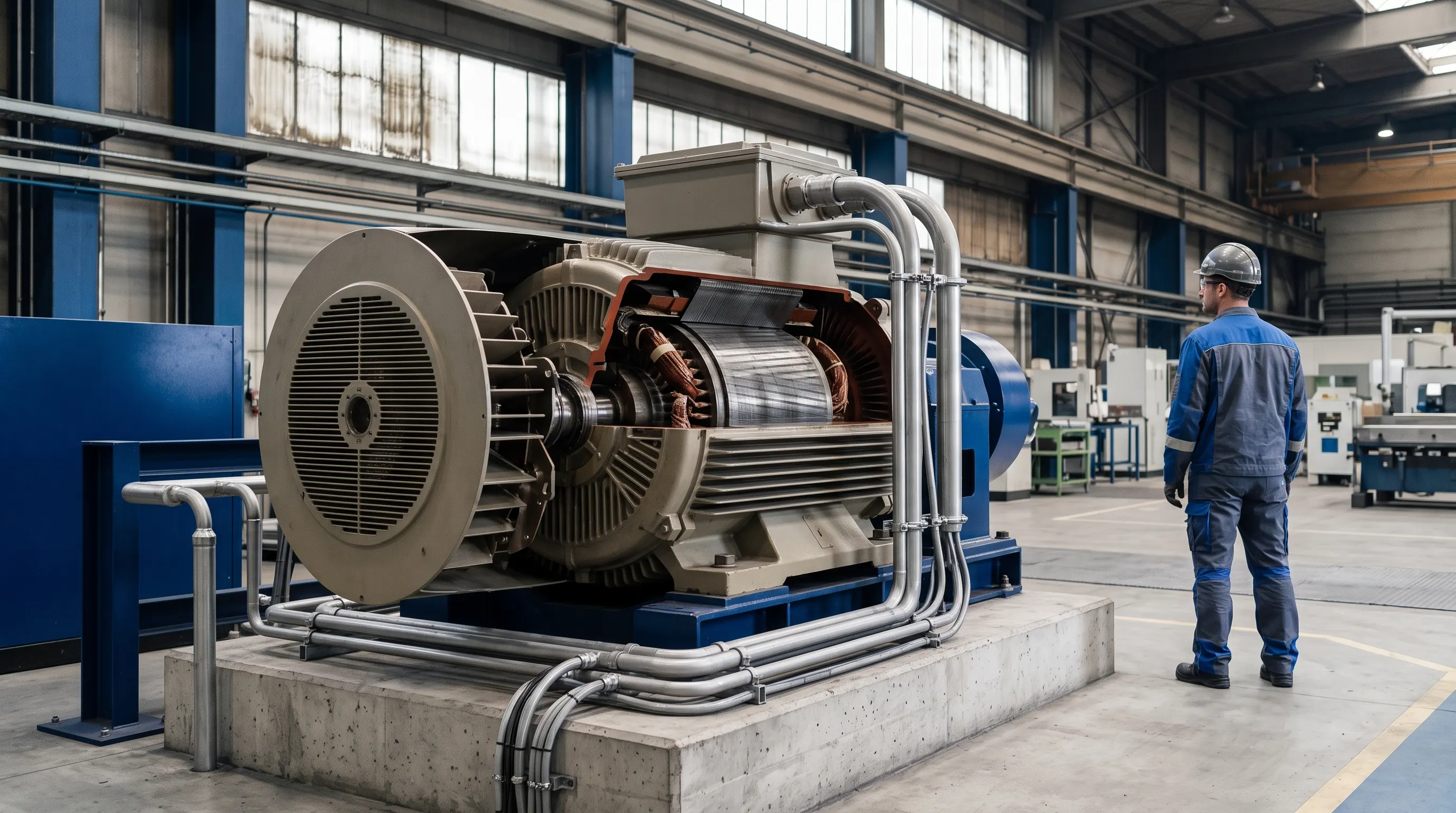

Protección de motores: relé térmico (49), rotor bloqueado, desequilibrio y arranques

3 de octubre de 2026 · 13 min de lectura

Un motor trifásico se protege contra sobrecargas y cortocircuitos con un magnetotérmico y un térmico, como explica el artículo sobre arranque y protección de motores. En motores de más potencia (media tensión, motores críticos o con arranque difícil) se usa un relé multifunción de protección de motor, que combina varias funciones, identificadas con los números de la norma ANSI/IEEE C37.2.

Las funciones habituales

ANSI Función Qué detecta
49 Imagen térmica Sobrecarga: calentamiento acumulado del estátor y del rotor
50 / 51 Sobreintensidad instantánea / temporizada Cortocircuito entre fases
50N / 51N Homopolar Falta a tierra
51LR / 50S Rotor bloqueado Motor que no arranca o se atasca
48 Arranque prolongado Arranque que dura más de lo debido
66 Limitación de arranques Demasiados arranques por hora
46 Desequilibrio de corrientes Fase abierta o tensión desequilibrada
37 Subintensidad Pérdida de carga (bomba en seco, correa rota)
27 / 59 Subtensión / sobretensión Alimentación anómala
38 Temperaturas (sondas PT100) Calentamiento de cojinetes y devanados

La imagen térmica (49)

La corriente calienta el motor, pero el calor no se manifiesta de golpe: tarda en acumularse y en disiparse. El relé simula ese comportamiento con un modelo de primer orden que integra el calor I² frente al calor que se evacua. El tiempo de disparo ante una corriente I constante, partiendo en frío, es:

t = τ · ln[ I² / (I² − (k · I_b)²) ]

con:

  • τ: constante de calentamiento del motor (decenas de minutos).
  • I_b: corriente base (la nominal del motor).
  • k: factor de sobrecarga admisible (típicamente 1,05–1,15): por debajo de k · I_b el motor aguanta indefinidamente y la curva se hace asintótica.

Si el motor ya estaba caliente (con una corriente previa I_p), el tiempo es menor:

t = τ · ln[ (I² − I_p²) / (I² − (k · I_b)²) ]

Ejemplo

τ = 30 min = 1.800 s, k = 1,05, motor frío:

Corriente Tiempo de disparo
1,2 × I_b 2.612 s (≈ 43 min)
1,5 × I_b 1.212 s (≈ 20 min)
2 × I_b 580 s (≈ 10 min)
3 × I_b 235 s
7 × I_b 41 s
Curva tiempo-corriente del relé de imagen térmica de un motor con constante de tiempo de 30 minutos, y la zona de arranque del motor. La curva pasa de unos 40 minutos a 1,2 veces la corriente nominal a unos 41 segundos a 7 veces. Un rotor bloqueado en caliente que solo aguanta 10 segundos queda por debajo de la curva, de modo que hace falta una protección adicional de rotor bloqueado.Imagen térmica (49) y arranque del motorRelé en frío: t = τ · ln[ I² / (I² − (k·I_b)²) ] con τ = 30 min y k = 1,051101001 k10 k12345678Corriente (× I_b)t (s)Imagen térmica (en frío)ArranqueLímite del motor: rotor bloqueado 10 sA 7 × I_b la curva térmica tarda unos 41 s: el rotor se dañaría antes. Por eso se añade la función de rotor bloqueado.
Curva de imagen térmica en frío (τ = 30 min). El arranque (verde) queda por debajo; el límite de rotor bloqueado del motor (rojo) queda por debajo de la curva, así que hace falta protección específica.

Por qué el rotor bloqueado necesita su propia protección

En el gráfico, el límite del motor con el rotor bloqueado (el tiempo que aguanta sin dañarse con la corriente de arranque, dato del fabricante) está por debajo de la curva térmica. A 7 × I_b, el motor podría aguantar solo 10 s, pero la imagen térmica de arriba esperaría 41 s: el rotor, que se calienta mucho más deprisa que el estátor, se dañaría antes.

La razón física es que, con el rotor parado, la corriente se concentra en las barras del rotor, que tienen muy poca masa térmica. Para eso están:

  • 51LR (rotor bloqueado): una protección de sobreintensidad temporizada que solo se activa una vez terminado el arranque (o con un temporizador de arranque), con un tiempo algo menor que el que aguanta el rotor.
  • 48 (arranque prolongado): vigila que la corriente de arranque baje a la nominal dentro del tiempo del arranque normal.
  • Los relés modernos usan dos constantes de tiempo en el modelo térmico: una para el estátor y el funcionamiento normal, y otra, mucho menor, para el rotor.

Desequilibrio (46)

Un desequilibrio de tensiones produce una corriente de secuencia inversa que, en un motor, genera un campo giratorio contrario y un calentamiento adicional del rotor: un desequilibrio de tensión del 3,5 % puede aumentar la corriente de una fase entre 6 y 10 veces ese porcentaje. La función 46 detecta la secuencia inversa (o la diferencia entre fases) y la incorpora al modelo térmico, o dispara si supera un umbral.

Su caso límite es la pérdida de una fase (fusible fundido): el motor sigue girando en monofásico, se sobrecarga y se quema en pocos minutos.

Limitación de arranques (66)

Cada arranque calienta el motor de forma importante (7 veces la corriente durante varios segundos). Los fabricantes indican el número máximo de arranques por hora (y de «consecutivos en frío o en caliente»). La función 66 los cuenta y bloquea el siguiente arranque hasta que el motor se enfríe lo suficiente.

Otras funciones útiles

  • Subintensidad (37): una bomba que trabaja en seco o un ventilador con la correa rota absorbe mucha menos corriente de la normal: el relé lo detecta y para el motor.
  • Sondas de temperatura (38): las PT100 en los devanados y cojinetes alimentan el relé, que dispara por temperatura directa y complementa el modelo térmico.
  • Subtensión (27): evita el arranque y las paradas con huecos de tensión, con rearme controlado.

Resumen

  • El relé 49 simula el calentamiento y protege de sobrecargas; su curva depende de la constante de tiempo τ y del factor k.
  • El rotor bloqueado necesita su propia función (51LR + 48), porque el rotor se daña antes de lo que reacciona la imagen térmica.
  • El desequilibrio y las fases abiertas son enemigos silenciosos: función 46.
  • La limitación de arranques (66) protege el motor de sí mismo.

Contenido orientativo: los ajustes concretos (constantes de tiempo, límites de rotor bloqueado, arranques por hora) deben tomarse de los datos del fabricante del motor y del manual del relé. Referencia de los números de función: ANSI/IEEE C37.2.
